Das patentierte Modell VARIO ist für
gerade Zapfen und Schwalbenschwanzverbindungen entwickelt. Es besteht
aus einer (stufenlos) verstellbaren weiblichen Schablone welche auch
gerade
Zapfenlöcher enthält und einer männlichen geraden Zapfenschablone, welche als Träger für die Schwalbenschwanz Aufsätze dient. Diese Zapfenformen gibt es dann für 60,80,100,120
und 140mm Balkenbreite. Diese Balkenbreiten können an der männlichen schnell mit 2 Schrauben gewechselt und an der weiblichen sofort über 2 Schrauben eingestellt werden.
Auch 2 Frästiefen sind direkt einstellbar ( 27mm und 16mm ).
Das hat viele Vorteile, da ich deutlich an Gewicht und natürlich auch am Preis spare und habe dabei für jede Balkenbreite die ideale Zapfenform in Bezug auf die Belastbarkeit der Verbindung.
Weiterhin kann durch die stufenlose Verstellbarkeit die Frästiefe angepasst werden kann. Damit kann sie praktisch mit jedem Fräser verwendet werden, die Zapfenhöhen stimmen jedoch dann nicht genau überein.
Ausgerichtet sind diese Schablonen wie alle für einen 40mm Fräser mit 40mm Anlaufring und für die geraden Zapfen für einen 16mm oder 12,7mm mit 30mm Anlaufring.

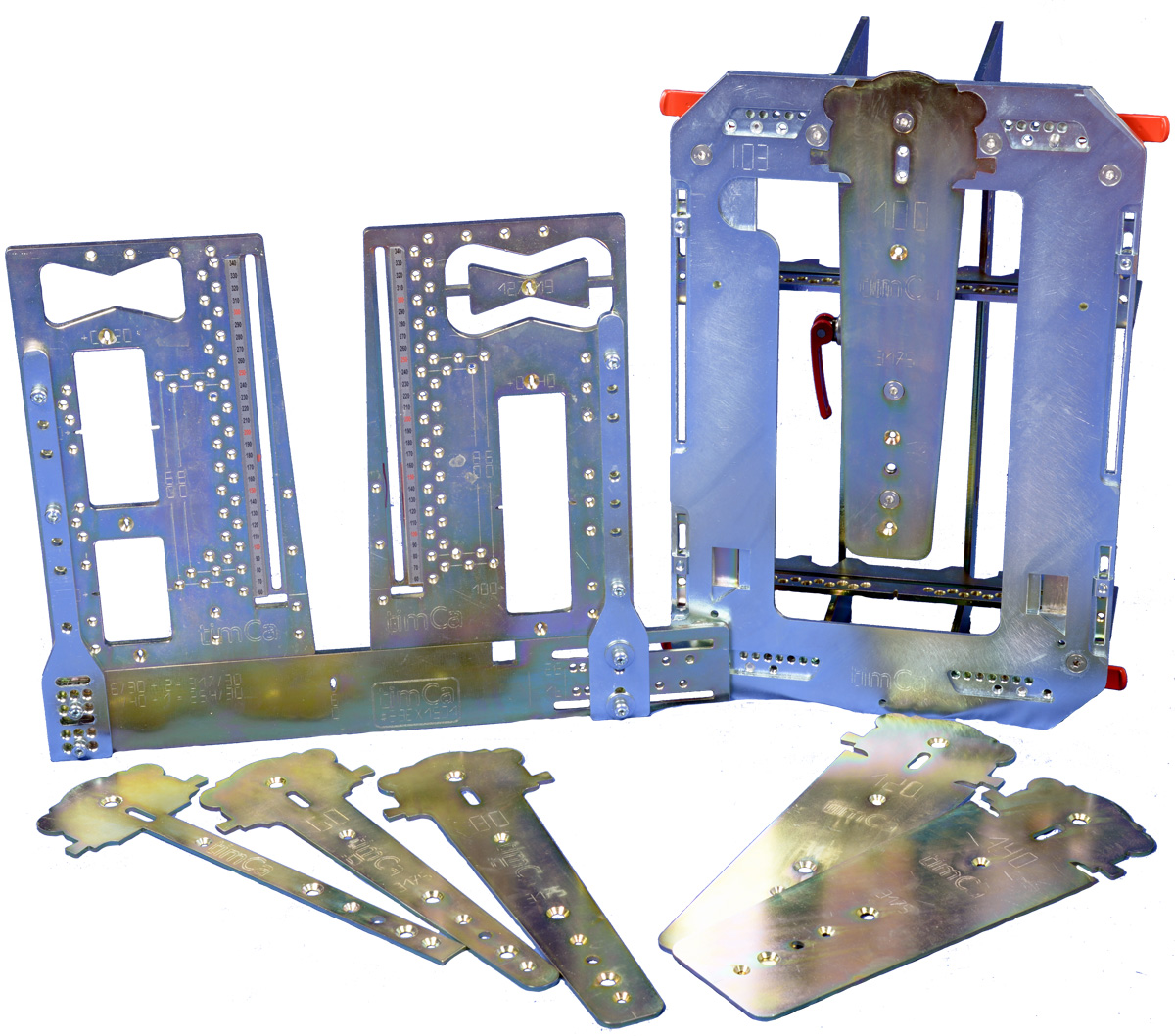

Die Vario-L ist für einen 28.6mm/19mm oder 31.75/22mm Fräser/Anlaufring entworfen. Sie kann jedoch auch mit anderen Anlaufringen verwendet werden.
Mit ihr können Balken ab 45mm bis 160mm ideal bearbeitet werden, wobei die Zapfenhöhe bis 300mm betragen kann. Die Schablone kann auch mit größeren
Fräsern verwendet werden, jedoch ist sie dann erst ab der 80mm Schablone verwendbar.
